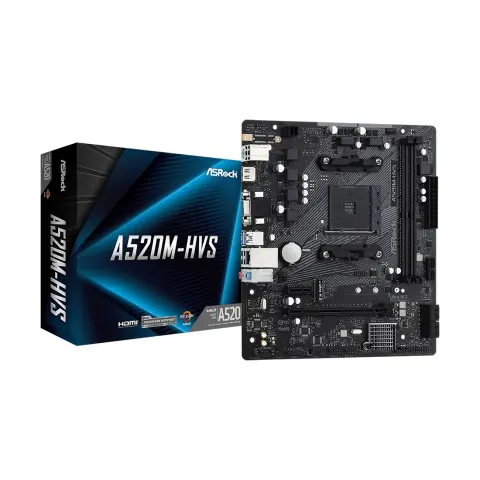

Компактная материнская плата формата Micro ATX на базе чипсета AMD A520 с процессорным разъемом AMD AM4. Модель оснащена 6-фазной системой питания, двумя слотами DDR4 с поддержкой двухканального режима, интерфейсами PCI Express 3.0, четырьмя портами SATA3 и разъемом Ultra M.2.
Для вывода изображения предусмотрены HDMI и D-Sub, а сетевое подключение реализовано через гигабитный контроллер Realtek. На задней панели расположены четыре порта USB 3.2 Gen1 и два USB 2.0, а внутренние разъемы позволяют подключить дополнительные USB-порты.
Технические характеристики
- Производитель
- ASRock
- Чипсет
- AMD A520
- Процессорный разъем
- AMD AM4
- Поддерживаемые процессоры
- AMD Ryzen серий 3000, 3000 G-Series, 4000 G-Series, 5000 и 5000 G-Series Desktop Processors
- Форм-фактор
- Micro ATX, 23,0 x 20,1 см
- Система питания
- 6-фазная
- Тип оперативной памяти
- DDR4, 2 слота DIMM, двухканальная архитектура
- Максимальный объем оперативной памяти
- 64 ГБ
- Максимальная частота памяти
- До DDR4 4733+ МГц в режиме разгона (OC), в зависимости от процессора
- Поддержка памяти
- ECC и non-ECC, небуферизованная память, поддержка XMP
- Слоты расширения
- 1 x PCI Express 3.0 x16, 1 x PCI Express 3.0 x1
- Накопители
- 4 x SATA3 6,0 Гбит/с, 1 x Ultra M.2 Key M
- Форматы Ultra M.2
- 2242, 2260 и 2280
- Интерфейс Ultra M.2
- PCIe Gen3 x4 до 32 Гбит/с и SATA3 6,0 Гбит/с
- RAID
- RAID 0, RAID 1 и RAID 10 для SATA-накопителей
- Сетевой интерфейс
- Gigabit LAN 10/100/1000 Мбит/с, Realtek RTL8111H
- Аудиоподсистема
- 7.1-канальный HD Audio, Realtek ALC887/897
- Видеовыходы
- 1 x HDMI 2.1, 1 x D-Sub (VGA)
- Максимальное разрешение HDMI
- 4096 x 2160 @ 60 Гц
- Максимальное разрешение D-Sub
- 1920 x 1200 @ 60 Гц
- Возможности HDMI
- HDR, HDCP 2.3, Deep Color 12bpc, xvYCC, HBR и 4K Ultra HD
- USB на задней панели
- 4 x USB 3.2 Gen1 Type-A, 2 x USB 2.0
- Внутренние USB-разъемы
- 1 x USB 3.2 Gen1 для 2 дополнительных портов, 2 x USB 2.0 для 4 дополнительных портов
- Разъемы задней панели
- 1 x PS/2 Mouse/Keyboard, 1 x D-Sub, 1 x HDMI, 1 x RJ-45 LAN, 3 x аудиоразъема
Система питания и конструкция
Плата оснащена 6-фазной системой питания процессора. В составе элементной базы ASRock Super Alloy применяются Premium 50A Power Choke. Производитель указывает, что эти дроссели позволяют увеличить ток насыщения до трех раз по сравнению с традиционными решениями и обеспечивают улучшенное питание Vcore.
Печатная плата выполнена с использованием High Density Glass Fabric PCB. Конструкция уменьшает зазоры между слоями PCB и предназначена для защиты от электрических коротких замыканий, вызванных влажностью.
ASRock Full Spike Protection предназначена для защиты портов USB, аудиосистемы и LAN от неожиданных скачков напряжения. Для платы также заявлена защита LAN от импульсных перенапряжений и электростатических разрядов.
Плата использует Sapphire Black PCB и твердотельные конденсаторы. Встроенный аппаратный мониторинг позволяет контролировать температуры CPU и корпуса, обороты вентиляторов и напряжения +12 В, +5 В, +3,3 В и CPU Vcore.
Оперативная память
Для установки оперативной памяти предусмотрены два слота DDR4 DIMM с поддержкой двухканальной архитектуры и максимальным объемом до 64 ГБ. Поддерживаются ECC и non-ECC небуферизованные модули, а также профили Extreme Memory Profile.
Максимальная частота памяти зависит от установленного процессора. ASRock заявляет поддержку до DDR4 4733+ МГц в режиме OC для совместимых Ryzen APU Cezanne и Renoir. Для процессоров Ryzen Vermeer и Matisse максимальные заявленные частоты ниже и также зависят от конкретного процессора и конфигурации памяти.
Для Ryzen APU Cezanne и Renoir поддержка ECC имеет дополнительное ограничение: ASRock указывает ECC только для PRO-процессоров. Поэтому наличие ECC-модулей само по себе не означает их полноценную поддержку с любым совместимым Ryzen.
Накопители и слоты
Для подключения SATA-накопителей предусмотрены четыре порта SATA3 с пропускной способностью до 6,0 Гбит/с и поддержкой RAID 0, RAID 1 и RAID 10.
Разъем Ultra M.2 Key M поддерживает накопители форматов 2242, 2260 и 2280. Он работает с PCIe Gen3 x4 на скорости до 32 Гбит/с и также поддерживает M.2 SATA3-накопители со скоростью до 6,0 Гбит/с.
Ultra M.2 поддерживает NVMe SSD в качестве загрузочного накопителя. При этом ASRock отдельно указывает, что NVMe SSD не поддерживается с процессорами AMD Athlon 3000G.
Для плат расширения предусмотрены один слот PCI Express 3.0 x16 и один слот PCI Express 3.0 x1. Основной слот PCI Express x16 также поддерживает использование NVMe SSD в качестве загрузочного диска.
Сеть, звук и изображение
Гигабитный сетевой интерфейс реализован на контроллере Realtek RTL8111H и поддерживает скорости 10/100/1000 Мбит/с. Предусмотрены Wake-on-LAN, Energy Efficient Ethernet 802.3az, PXE и защита от Lightning/ESD.
Аудиоподсистема поддерживает 7.1-канальный HD Audio. В подробной спецификации платы указан аудиокодек Realtek ALC887/897, а в кратком описании модели ASRock указывает Realtek ALC887.
Видеовыходы HDMI и D-Sub предназначены для использования со встроенной графикой совместимого AMD Ryzen APU. HDMI 2.1 поддерживает разрешение до 4096 x 2160 при 60 Гц, HDR, HDCP 2.3, Deep Color 12bpc, xvYCC и HBR. D-Sub поддерживает разрешение до 1920 x 1200 при 60 Гц.
Плата поддерживает два независимых графических выхода D-Sub и HDMI. Фактическая возможность вывода изображения через эти разъемы зависит от установленного процессора со встроенной графикой.
USB и задняя панель
На задней панели доступны четыре порта USB 3.2 Gen1 и два USB 2.0. ASRock указывает защиту USB-портов от электростатических разрядов.
Внутри платы расположены два USB 2.0 headers, каждый из которых поддерживает два дополнительных USB 2.0 порта, а также один USB 3.2 Gen1 header для двух дополнительных USB 3.2 Gen1 портов. Внутренние USB-разъемы также имеют заявленную защиту ESD.
Помимо USB, задняя панель оснащена комбинированным PS/2 для мыши или клавиатуры, D-Sub, HDMI, RJ-45 LAN с индикаторами ACT/LINK и SPEED, а также тремя аудиоразъемами Line In, Front Speaker и Microphone.
Совместимость и применение
Плата предназначена для процессоров AMD Ryzen на платформе AM4 из серий 3000, 3000 G-Series, 4000 G-Series, 5000 и 5000 G-Series. ASRock рекомендует проверять совместимость конкретного процессора по CPU Support List, поскольку поддержка зависит от модели CPU и версии BIOS.
Графические выходы платы рассчитаны на процессоры со встроенной графикой. При использовании процессора без встроенного графического ядра для вывода изображения потребуется дискретная видеокарта.
Форм-фактор Micro ATX и набор интерфейсов позволяют использовать плату в компактных системах общего назначения. Для подключения накопителей доступны четыре SATA3 и один универсальный Ultra M.2 с поддержкой PCIe Gen3 x4 и SATA3.
Сравнение
ASRock A520M-HDV использует тот же AMD A520, имеет AM4, 6-фазное питание, два слота DDR4, один PCIe 3.0 x16, один PCIe 3.0 x1, четыре SATA3 и один Ultra M.2. Основное отличие по видеовыходам — наличие D-Sub, DVI-D и HDMI вместо D-Sub и HDMI у A520M-HVS.
ASRock A520M Phantom Gaming 4 построена на AMD A520 и оснащается 8-фазным питанием с Digi Power, четырьмя слотами DDR4, двумя PCIe 3.0 x16 и одним PCIe 3.0 x1. Она имеет четыре SATA3, один Ultra M.2 PCIe Gen3 x4 и дополнительный M.2 с поддержкой PCIe Gen3 x2 и SATA3, а для изображения использует HDMI и DisplayPort.
Gigabyte A520M DS3H также использует AMD A520 и AM4, но оснащается четырьмя слотами DDR4 с поддержкой до 128 ГБ памяти. Плата имеет один PCIe 3.0 x16 и два PCIe 3.0 x1, один M.2 PCIe 3.0 x4, четыре SATA 6 Гбит/с и видеовыходы DVI-D, DisplayPort и HDMI. На задней панели предусмотрены четыре USB 3.2 Gen1 и два USB 2.0.
