Обзор

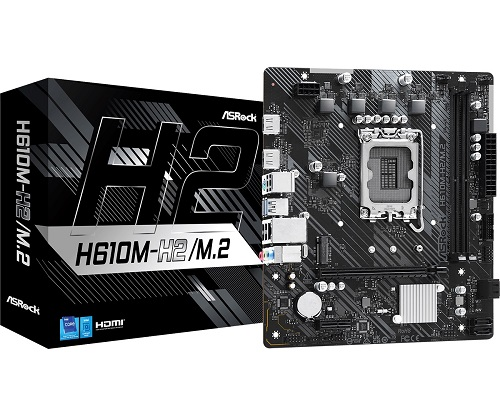

ASRock H610M-H2/M.2 — материнская плата форм-фактора Micro-ATX на чипсете Intel H610 с сокетом LGA1700. Плата поддерживает процессоры Intel Core 14-го, 13-го и 12-го поколений, использует память DDR4 и оснащена двумя видеовыходами HDMI.
Модель предназначена для компактных систем на базе платформы Intel LGA1700. Для накопителей предусмотрены четыре порта SATA 6 Гбит/с и один слот Ultra M.2 PCIe Gen3 x4, а для плат расширения — PCIe 4.0 x16 и PCIe 3.0 x1.
Технические характеристики
- Производитель
- ASRock
- Модель
- H610M-H2/M.2
- P/N
- 90-MXBP70-A0UAYZ
- Форм-фактор
- Micro-ATX, 220 × 193 мм
- Чипсет
- Intel H610
- Сокет
- Intel LGA1700
- Поддерживаемые процессоры
- Intel Core 14-го, 13-го и 12-го поколений
- Слоты памяти
- 2 × DIMM DDR4, двухканальный режим
- Максимальный объём памяти
- 64 ГБ
- Максимальная скорость памяти
- DDR4-3200
- Разъёмы накопителей
- 4 × SATA3 6 Гбит/с, 1 × Ultra M.2 Key M PCIe Gen3 x4
- Поддерживаемый формат M.2
- 2242, 2260 и 2280
- Слоты расширения
- 1 × PCIe 4.0 x16, 1 × PCIe 3.0 x1
- Видео
- 2 × HDMI 2.1 TMDS, до 4K при 60 Гц
- Локальная сеть
- Gigabit Ethernet 10/100/1000 Мбит/с, Realtek RTL8111H
- USB на задней панели
- 4 × USB 2.0, 2 × USB 3.2 Gen1 Type-A
- USB на передней панели
- 2 × USB 2.0 через внутренний разъём, 2 × USB 3.2 Gen1 через внутренний разъём
- Аудиокодек
- Realtek ALC897, 7.1-канальный HD Audio
- BIOS
- 128 Мбит AMI UEFI
- Операционные системы
- Microsoft Windows 10 64-bit и Windows 11 64-bit
Особенности и технологии
Подсистема питания выполнена по схеме 3+1+1 Phase Power Design с цифровым управлением Digi Power. Плата использует два слота DDR4 с поддержкой двухканального режима, модулей DDR4 non-ECC un-buffered до 3200 и XMP 2.0.
Слот Ultra M.2 работает по интерфейсу PCIe Gen3 x4 с пропускной способностью до 32 Гбит/с и поддерживает накопители форматов 2242, 2260 и 2280. Дополнительно доступны четыре SATA3 с пропускной способностью до 6 Гбит/с каждый.
Для установки дискретной видеокарты предусмотрен полноразмерный PCIe 4.0 x16, а для дополнительной платы расширения — PCIe 3.0 x1. Два HDMI 2.1 TMDS поддерживают вывод изображения до 4K 60 Гц при использовании совместимого процессора со встроенной графикой.
Сетевой контроллер Realtek RTL8111H обеспечивает Gigabit Ethernet. На задней панели расположены два USB 3.2 Gen1 Type-A и четыре USB 2.0; ещё по два порта каждого из этих типов доступны через внутренние колодки. Все USB-порты имеют защиту ESD.
Для подключения периферии также предусмотрен комбинированный PS/2-порт клавиатуры или мыши. Плата оснащена тремя аудиоразъёмами задней панели и кодеком Realtek ALC897 с поддержкой 7.1-канального HD Audio.
К внутренним разъёмам относятся TPM, разъём фронтальной аудиопанели, 24-контактное ATX-питание, 8-контактное 12V-питание, разъёмы вентилятора процессора и корпуса/помпы, а также колодки USB 2.0 и USB 3.2 Gen1. ASRock Auto Driver Installer позволяет автоматически установить необходимые драйверы после подключения системы к интернету.
Совместимость и практическое применение
Плата совместима с процессорами Intel Core 12-го, 13-го и 14-го поколений под LGA1700. Видеовыходы HDMI работают при использовании процессора со встроенной графикой; процессоры без встроенного графического ядра требуют дискретной видеокарты.
Конфигурация из двух DIMM DDR4, одного PCIe 4.0 x16, одного PCIe 3.0 x1, четырёх SATA и одного PCIe Gen3 x4 M.2 подходит для компактных домашних, офисных и универсальных систем, где не требуется большое количество слотов расширения.
Сравнение
- ASRock H610M-H2/M.2
- 2 × DDR4 до 3200 и 64 ГБ; 1 × PCIe 4.0 x16 + 1 × PCIe 3.0 x1; 4 × SATA3; 1 × Ultra M.2 PCIe Gen3 x4; 2 × HDMI; задняя панель — 2 × USB 3.2 Gen1 и 4 × USB 2.0.
- ASRock H610M-HDV/M.2
- 2 × DDR4 до 3200 и 64 ГБ; 1 × PCIe 4.0 x16 + 2 × PCIe 3.0 x1; 4 × SATA3; 1 × Ultra M.2 PCIe Gen3 x4 с поддержкой SATA3; видеовыходы HDMI, DisplayPort и D-Sub; дополнительно предусмотрен слот M.2 Key E для Wi-Fi-модуля.
- ASRock H610M-HVS/M.2 R2.0
- 2 × DDR4 до 3200 и 64 ГБ; 1 × PCIe 4.0 x16 + 1 × PCIe 3.0 x1; 4 × SATA3; 1 × Ultra M.2 PCIe Gen3 x4; видеовыходы HDMI и D-Sub; 2 × USB 3.2 Gen1 и 4 × USB 2.0 на задней панели.
- MSI PRO H610M-G DDR4
- 2 × DDR4 до 3200 и 64 ГБ; 1 × PCIe 4.0 x16 + 1 × PCIe 3.0 x1; 4 × SATA 6 Гбит/с; 1 × M.2 PCIe 3.0 x4 с поддержкой SATA; видеовыходы HDMI, DisplayPort и VGA; задняя панель — 2 × USB 3.2 Gen1 и 4 × USB 2.0.
