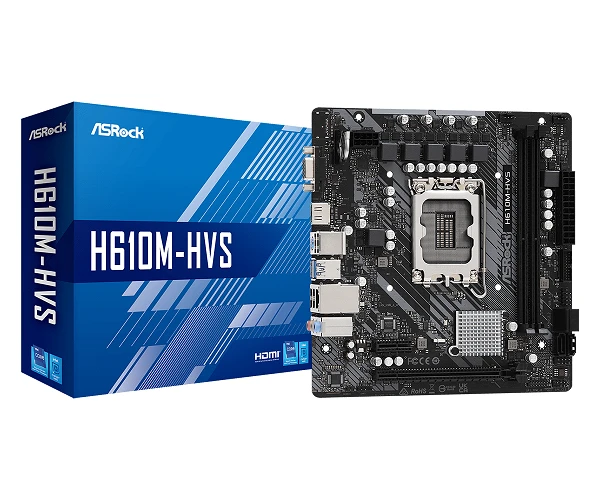

ASRock H610M-HVS — материнская плата формата Micro ATX на базе чипсета Intel H610 с разъёмом LGA1700. Модель предназначена для процессоров Intel Core 14-го, 13-го и 12-го поколений и использует память DDR4.
Плата оснащена двумя слотами DIMM DDR4, одним PCIe 4.0 x16 и одним PCIe 3.0 x1, четырьмя портами SATA3, встроенными видеовыходами HDMI и D-Sub, гигабитным сетевым контроллером Realtek и набором USB-портов для подключения периферии.
Технические характеристики
- Производитель
- ASRock
- Модель
- H610M-HVS
- Чипсет
- Intel H610
- Сокет Intel LGA
- LGA1700
- Форм-фактор
- Micro ATX
- Слоты памяти
- 2x DIMM DDR4
- Максимальный объём памяти
- 64 ГБ
- Поддерживаемая частота памяти
- До DDR4-3200
- Разъёмы накопителей
- 4x SATA3 6,0 Гбит/с
- Разъёмы расширения
- 1x PCIe 4.0 x16, 1x PCIe 3.0 x1
- Видео
- HDMI, D-Sub
- Локальная сеть
- Gigabit LAN 10/100/1000 Мбит/с
- USB на задней панели
- 4x USB 2.0, 2x USB 3.2 Gen1
- USB на плате
- 2x USB 2.0, 2x USB 3.2 Gen1
- Аудиокодек
- Realtek ALC887/897, 7.1-канальный HD Audio
- Размер платы
- 19,7 x 18,8 см
Совместимость и память
ASRock H610M-HVS поддерживает процессоры Intel Core 14-го, 13-го и 12-го поколений с разъёмом LGA1700. Плата использует 5-фазную схему питания и поддерживает Intel Hybrid Technology и Intel Turbo Boost Max 3.0.
Для оперативной памяти предусмотрены два слота DDR4 DIMM с поддержкой двухканального режима. Поддерживаются модули DDR4 без ECC и буферизации с частотой до 3200 МГц, а максимальный объём памяти составляет 64 ГБ. Также заявлена поддержка Intel XMP 2.0.
Слоты и накопители
Для установки видеокарты или другой платы расширения предусмотрен один слот PCIe 4.0 x16 с поддержкой режима x16. Дополнительно имеется один PCIe 3.0 x1. Производитель также указывает поддержку загрузочных NVMe SSD через PCIe.
Для SATA-накопителей предусмотрены четыре разъёма SATA3 с интерфейсом 6,0 Гбит/с. В отличие от вариантов H610M-HVS/M.2, базовая H610M-HVS не оснащена встроенным разъёмом M.2 для SSD, поэтому характеристики M.2-версий не следует переносить на эту модель.
Видео и звук
Встроенная графическая часть представлена выходами HDMI и D-Sub. HDMI поддерживает разрешение до 4096 x 2160 при 60 Гц, а D-Sub — до 1920 x 1200 при 60 Гц. Работа встроенных видеовыходов зависит от наличия графического ядра в установленном процессоре.
За звук отвечает 7.1-канальный HD Audio-кодек Realtek ALC887/897. Плата поддерживает подключение аудиоустройств через предусмотренные аналоговые разъёмы.
USB и сеть
На задней панели расположены четыре порта USB 2.0 и два USB 3.2 Gen1. На самой плате предусмотрены один внутренний разъём USB 2.0 для двух дополнительных портов и один внутренний разъём USB 3.2 Gen1 для двух дополнительных портов. Таким образом, указанные в фильтрах 2x USB 2.0 и 2x USB 3.2 для внутренних подключений соответствуют спецификации модели.
Сетевое подключение реализовано через гигабитный контроллер Realtek RTL8111H с поддержкой скорости 10/100/1000 Мбит/с. Также предусмотрены функции Wake-on-LAN, Energy Efficient Ethernet 802.3az и PXE.
Конструкция и возможности
Плата выполнена в формате Micro ATX и имеет размеры 19,7 x 18,8 см. Конструкция включает твердотельные конденсаторы, печатную плату Sapphire Black PCB, High Density Glass Fabric PCB и Premium Power Choke.
ASRock Full Spike Protection предназначена для защиты USB-, аудио- и сетевых портов от импульсных перенапряжений. Для настройки и обслуживания платы предусмотрены UEFI BIOS с графическим интерфейсом, ASRock A-Tuning и Instant Flash.
Сравнение с аналогами
ASRock H610M-HDV — близкая по классу модель на том же чипсете H610 и с тем же сокетом LGA1700. Она также имеет два слота DDR4 до 3200 МГц, максимум 64 ГБ памяти, PCIe 4.0 x16, PCIe 3.0 x1, четыре SATA3 и гигабитную сеть. Главное отличие по видеовыходам — наличие у H610M-HDV трёх выходов: D-Sub, HDMI и DisplayPort 1.4, тогда как H610M-HVS оснащена HDMI и D-Sub.
ASRock B660M-HDV использует более функциональный чипсет Intel B660. Она сохраняет два слота DDR4, но поддерживает частоты памяти до 5066+ МГц в режиме разгона и оснащена двумя слотами PCIe 3.0 x1. Кроме того, B660M-HDV имеет разъём Ultra M.2 с поддержкой PCIe Gen4 x4, поэтому предоставляет больше возможностей для расширения подсистемы хранения.
ASUS PRIME H610M-K D4 также представляет класс плат H610 формата mATX с LGA1700 и двумя слотами DDR4 до 3200 МГц. Она оснащена PCIe 4.0 x16, PCIe 3.0 x1, четырьмя SATA 6 Гбит/с и одним разъёмом M.2 с поддержкой PCIe 3.0 x4 и SATA. На задней панели предусмотрены два USB 3.2 Gen1 и четыре USB 2.0, а видеовыходы представлены HDMI и D-Sub.
