Основные характеристики
- Разъем процессора (Socket)
- LGA1700
- Чипсет
- Intel B760
- Форм-фактор
- Micro-ATX
- Тип поддерживаемой памяти
- DDR5 DIMM
- Количество слотов памяти
- 4
- Максимальный объем памяти
- 256 ГБ
- Максимальная частота памяти (O.C.)
- 7600 МГц
- Режим работы памяти
- Двухканальный
- Слоты расширения
- 1 x PCIe 4.0 x16, 2 x PCIe 3.0 x1
- Разъемы накопителей M.2
- 2 x PCIe 4.0 x4 M.2 (Key M)
- Интерфейс SATA
- 4 x SATA 6Gb/s
- Сетевой интерфейс
- Realtek GbE LAN (1 Гбит/с)
- Аудиосистема
- 8-канальный HD-кодек Realtek
- Видеовыходы на задней панели
- 1 x HDMI, 1 x DisplayPort, 1 x D-Sub (VGA)
- Порты USB на задней панели
- 3 x USB 3.2 Gen 1, 2 x USB 2.0/1.1
- Внутренние интерфейсы USB
- 1 x USB Type-C Header (USB 3.2 Gen 1), 1 x USB 3.2 Gen 1 Header, 2 x USB 2.0/1.1 Headers
Ключевые технологические особенности

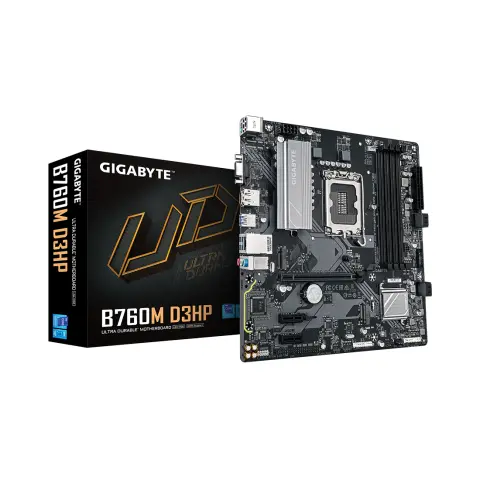

Данная системная плата спроектирована на базе гибридной цифровой схемы питания VRM по системе 4+1+1 фазы. Такое инженерное решение гарантирует стабильное распределение напряжения на ядра процессора Intel Core 12-го, 13-го и 14-го поколений, предотвращая критические просадки питания даже при продолжительной пиковой вычислительной нагрузке. Твердотельные конденсаторы премиум-класса и высококачественные дроссели существенно снижают уровень пульсаций тока и увеличивают общий жизненный цикл платы в условиях работы на повышенных частотах.
Подсистема оперативной памяти поддерживает передовой стандарт DDR5 и оснащена четырьмя DIMM-слотами с возможностью активации профилей Intel XMP. Пользователю доступно развертывание массивов ОЗУ суммарным объемом до 256 ГБ с поддержкой экстремальных частот разгона. Архитектура печатной платы оптимизирована под шину PCI Express 4.0, что обеспечивает минимальные задержки сигнала и полноценную реализацию пропускной способности современных графических ускорителей и твердотельных NVMe-накопителей.
Охлаждение и эксплуатационные возможности
Интегрированная программно-аппаратная экосистема Smart Fan 6 предоставляет комплексный контроль над температурными показателями системы. На плате распаяны несколько встроенных термодатчиков в критических зонах и гибридные разъемы для подключения воздушных вентиляторов или помп жидкостного охлаждения. Функция Fan Stop автоматически останавливает вращение крыльчатки кулеров при падении температуры ниже установленного порога, гарантируя абсолютную тишину во время выполнения базовых офисных или мультимедийных задач.
Для ускорения процесса сборки и модернизации ПК реализована аппаратная кнопка Q-Flash Plus, позволяющая обновить микрокод BIOS с флеш-накопителя без необходимости установки процессора, модулей памяти и дискретной видеокарты. Механический фиксатор PCIe EZ-Latch на основном графическом слоте существенно упрощает демонтаж массивных видеокарт, исключая случайное повреждение защелки или текстолита платы. Дополнительную защиту силовых цепей обеспечивают цельнометаллические контакты внутри 8-pin разъема питания процессора.
Мультимедиа и сетевые интерфейсы
Звуковой тракт изолирован от основной разводки платы с помощью специального антишумового экрана, который минимизирует воздействие высокочастотных электромагнитных наводок от соседних компонентов. В схеме аудиосистемы применены специализированные конденсаторы High-End класса, обеспечивающие естественную и детализированную передачу звуковых эффектов. Сетевой контроллер Realtek Gigabit LAN предоставляет стабильное проводное подключение к локальной сети со скоростью до 1 Гбит/с и эффективно приоритизирует игровой трафик с помощью фирменного утилитарного ПО.
Коммутационные возможности задней панели примечательны одновременным наличием трех разнотипных видеовыходов, включая цифровые DisplayPort и HDMI, а также аналоговый разъем D-Sub (VGA). Это позволяет развернуть многомониторную рабочую конфигурацию напрямую от интегрированного в процессор графического ядра. Для вывода скоростных портов на фронтальную панель системного блока на плате распаян внутренний разъем USB 3.2 Gen 1 Type-C.
Сравнение с аналогами
При сопоставлении с платой MSI PRO B760M-P DDR5 рассматриваемая модель от Gigabyte выделяется более вариативным набором видеовыходов за счет добавления порта D-Sub, что делает ее совместимой со старыми офисными мониторами и проекторами без переходников. Однако плата от MSI предлагает более сбалансированную конфигурацию периферийных USB-портов непосредственно на задней панели ввода-вывода, хотя обе платы имеют схожую четырехслотовую компоновку для памяти DDR5 и бюджетную систему питания.
В сравнении с более дорогой ASUS PRIME B760M-A DDR5, модель Gigabyte уступает по части пассивного охлаждения, так как у ASUS установлены массивные радиаторы на силовых элементах VRM, что позволяет безопаснее использовать процессоры с высоким TDP уровня Core i7. С другой стороны, Gigabyte предлагает более доступную стоимость и наличие фирменной опции Q-Flash Plus для автономного обновления прошивки, которая у базовых плат конкурентов часто отсутствует или реализована в менее удобном формате.
Если сравнивать устройство с платой ASRock B760M-HDV/M.2 DDR5, то ключевое преимущество Gigabyte заключается в наличии четырех слотов для оперативной памяти против всего двух у ASRock. Это дает пользователю важный запас для апгрейда подсистемы памяти в будущем без полной замены текущих модулей, а также обеспечивает лучшую стабильность при работе с XMP-профилями высокой плотности.
