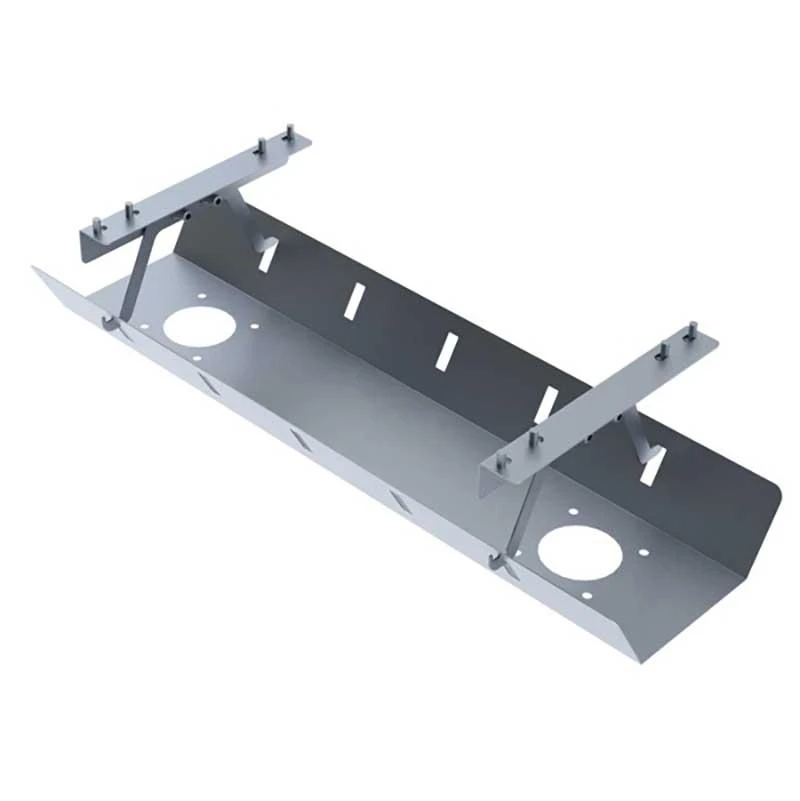

Подвесной кабель-канал серии D-040 предназначен для организации проводки под рабочими столами в бенч-системах с рабочими местами, расположенными друг напротив друга. Конструкция позволяет скрывать силовые и слаботочные кабели, сохраняя доступ к местам подключения.
Серия выпускается в вариантах длиной 800, 1000 и 1200 мм.
Технические характеристики
- Тип
- Подвесной кабель-канал для бенч-систем
- Серия
- D-040
- Материал
- Металл
- Доступные длины серии
- 800, 1000 и 1200 мм
- Форма
- Трапециевидная
- Крепление
- Кронштейны крепятся к столешнице
- Крепление опорного профиля
- Предусмотрены отверстия M6
- Совместимые пластиковые кабель-каналы
- Сечением до 105×50 мм
- Монтаж розеточных блоков
- Предусмотрен при использовании совместимого пластикового кабель-канала
- Пластиковый кабель-канал
- В комплект поставки не входит
Назначение и конструкция
Система D-040 предназначена для рабочих мест, объединённых в бенч-системы. Она используется, в частности, с сериями Формат 60х30 ТР, Зета 60х30 ТР, Каппа 60х30 ТР и Парус 60х30 ТР при расположении рабочих мест face to face.
Кронштейны системы крепятся непосредственно к столешнице. Металлический кабель-канал имеет трапециевидную форму, благодаря чему соседние секции можно вкладывать друг в друга. Это позволяет формировать непрерывную систему организации кабелей под несколькими рабочими местами.
Конструкция подвесов предусматривает снятие металлического кабель-канала для обслуживания с последующей фиксацией при установке. Для монтажа перегородки может использоваться опорный алюминиевый профиль; для его крепления в кронштейнах предусмотрены отверстия M6. Алюминиевый профиль поставляется отдельно.
Организация проводки
Внутреннее пространство металлического лотка позволяет размещать пластиковый настенный кабель-канал сечением до 105×50 мм. Такой пластиковый канал может использоваться как внутренний органайзер для проводов и как место установки розеточных блоков.
Пластиковый кабель-канал в комплект D-040 не входит. Он рассматривается как дополнительный элемент системы. Внешний металлический канал обеспечивает механическое размещение и скрытие внутренней проводки, тогда как пластиковый канал позволяет организовать силовые и слаботочные линии внутри него.
Система рассчитана на организацию проводки в офисах, где несколько рабочих мест необходимо подключить к существующим точкам электропитания и связи. При этом места подключения, включая силовые розетки и разъёмы телефонной или локальной сети, могут оставаться доступными для обслуживания.
Монтаж и обслуживание
Для установки используются кронштейны, которые закрепляются на столешнице, после чего металлический кабель-канал устанавливается на кронштейны с внешней стороны. Конструкция рассчитана на быстрое снятие канала для доступа к кабелям и последующую фиксацию.
При использовании нескольких секций их можно соединять за счёт трапециевидной формы. Это позволяет формировать кабельную систему нужной длины в соответствии с конфигурацией рабочих мест.
Комплектация
Основным элементом является металлический подвесной кабель-канал с элементами крепления. Пластиковый кабель-канал 105×50 мм и алюминиевый опорный профиль являются дополнительными элементами и отдельно в стандартный комплект D-040 не входят.
Практическое применение
D-040 подходит для организации кабелей в офисных бенч-системах с несколькими рабочими местами. Конструкция позволяет скрыть проводку под столешницами, организовать её внутри дополнительного пластикового канала и сохранить доступ к розеточным блокам.
Для отдельно стоящего рабочего места такая система также может применяться для размещения сетевого фильтра и слаботочной проводки, однако основное назначение D-040 связано с бенч-системами и несколькими расположенными рядом рабочими местами.
Сравнение с аналогами
D-040.08 — вариант той же серии длиной 800 мм. Он использует ту же конструкцию подвесного металлического кабель-канала и предназначен для аналогичной организации проводки, но имеет меньшую длину.
D-040.10 — вариант серии длиной 1000 мм. По конструкции и назначению он соответствует D-040, а отличие заключается прежде всего в длине канала.
D-040.12 — самый длинный из трёх вариантов серии, его длина составляет 1200 мм. Он предназначен для той же системы организации кабелей и отличается от D-040.08 и D-040.10 увеличенной длиной металлического канала.
