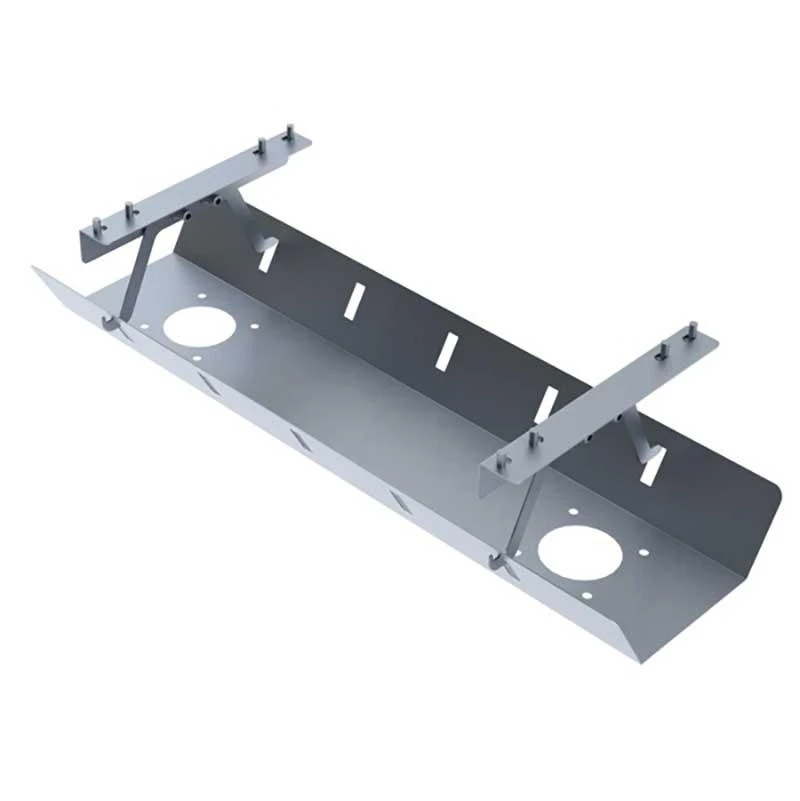

Подвесной кабель-канал D-040.10 предназначен для организации и скрытой прокладки проводки под рабочими столами. Длина данной версии составляет 1000 мм. Система используется для рабочих мест, расположенных друг напротив друга (face to face), и дополняет бенчи серий Формат 60х30 ТР, Зета 60х30 ТР, Каппа 60х30 ТР и Парус 60х30 ТР.
Конструкция позволяет скрыть силовые и слаботочные кабели под столешницей, сохраняя доступ к местам подключения. Подвесной металлический канал устанавливается на кронштейны, закрепленные к столешнице, и может сниматься для обслуживания.
Технические характеристики
- Тип
- Подвесной кабель-канал
- Серия
- D-040
- Артикул
- D-040.10
- Длина
- 1000 мм
- Назначение
- Организация и скрытая прокладка кабелей под рабочими столами
- Совместимые серии бенчей
- Формат 60х30 ТР, Зета 60х30 ТР, Каппа 60х30 ТР, Парус 60х30 ТР
- Монтаж
- Кронштейны крепятся к столешнице
- Форма канала
- Трапециевидная
- Крепление перегородки
- В кронштейнах предусмотрены отверстия M6 для опорного алюминиевого профиля
- Совместимый пластиковый кабель-канал
- Сечением до 105×50 мм
- Розеточные блоки
- Предусмотрена возможность размещения в пластиковом кабель-канале
- Пластиковый кабель-канал в комплекте
- Не входит
- Алюминиевый профиль
- Поставляется опционально
Конструкция и монтаж
Подвесная система состоит из металлического кабель-канала и кронштейнов. Кронштейны крепятся непосредственно к столешнице, после чего канал устанавливается на них с внешней стороны. Специальная конструкция подвесов обеспечивает фиксацию канала и возможность его снятия для обслуживания проводки.
Трапециевидная форма канала позволяет вкладывать соседние секции, что дает возможность формировать более протяженную систему кабель-менеджмента. Такое решение подходит для организации проводки на нескольких связанных рабочих местах.
Для установки перегородки между рабочими местами предусмотрена возможность использования опорного алюминиевого профиля. Для его крепления в кронштейнах предусмотрены отверстия M6. Алюминиевый профиль является дополнительной опцией и не относится к обязательной части самого кабель-канала.
Организация проводки
Размер металлического лотка позволяет размещать внутри пластиковый кабель-канал сечением до 105×50 мм. В пластиковом канале можно организовать прокладку силовой и слаботочной проводки, а также установить розеточные блоки. Сам пластиковый кабель-канал в комплект поставки D-040.10 не входит.
Основная функция системы заключается в скрытой прокладке проводов при сохранении доступа к точкам подключения. Это позволяет организовать подстольное пространство рабочих мест без необходимости прокладывать кабели непосредственно по полу или оставлять их открытыми.
Для отдельно стоящего рабочего места также допускается использование обычных кабель-каналов для размещения сетевого фильтра и слаботочной проводки. При нескольких расположенных рядом рабочих местах пластиковый канал 105×50 мм может использоваться внутри подвесного металлического канала как органайзер для проводов и место установки розеточных блоков.
Практическое применение
D-040.10 подходит для офисных рабочих мест, организованных в формате face to face, где требуется централизованно провести кабели между столами. Съемная конструкция облегчает доступ к проводке при подключении, изменении конфигурации или техническом обслуживании.
Металлический внешний канал выполняет функцию защитного и организующего элемента для кабельной системы. Использование внутреннего пластикового канала позволяет разделить задачу прокладки проводов и размещения розеточных блоков, сохраняя внешний металлический элемент съемным.
Сравнение вариантов
В серии D-040 предусмотрены варианты различной длины: D-040.08 — 800 мм, D-040.10 — 1000 мм и D-040.12 — 1200 мм. D-040.10 является промежуточным вариантом по длине и предназначен для тех же типов бенчей и аналогичной организации рабочих мест.
По сравнению с D-040.08 длиной 800 мм, версия D-040.10 длиной 1000 мм обеспечивает более протяженную зону размещения кабелей. Версия D-040.12 длиной 1200 мм, в свою очередь, рассчитана на еще большую длину подстольной кабельной системы. Остальные описанные конструктивные принципы серии D-040 — крепление на кронштейнах, трапециевидная форма, возможность размещения пластикового канала и съемное обслуживание — относятся к представленному семейству изделий.
